高要求五金件的自動噴涂生產線方案設計

目前很多公司還是在采用人工噴涂作業，隨著工業自動化升級，噴涂作業也逐步走向自動化，自動噴涂設備的類型也呈多樣化發展。噴涂工件很多產品是五金件，那么要怎樣設計自動噴涂生產線才合理呢？

在設計噴涂車間時，整個涂裝作業區進行全封閉設計，整體設備與外界隔斷，噴涂區供氣經凈化處理，保證空氣潔凈度10萬級以內。人工方式把工件組裝在二次治具上，然后與輸送鏈上的一次治具插接，治具特點：其自轉靈活，插接方便，屬本行業的領行技術。

五金工件經過人工/自動除靜電除塵裝置，消除殘留在工件上的靜電荷和灰塵，為了使每一工件的各部位都能徹底除塵，輸送鏈在該工位設有自轉裝置，因此，工件的自動靜電除塵是在旋轉中進行的，除塵效果良好，靜電除塵器為進口產品，特性：良好涂裝、控制各環節缺點；

五金件在經過除塵處理的工件進入噴涂室,噴涂室是自動噴涂線最重要的工作區,經供氣裝置送入的鮮風經過99.99%過濾器再次精濾之后,才進入噴涂室,潔凈度在10萬級以內,排氣系統是由水簾噴柜的廢氣處理排風機抽排至樓頂,廢氣中所含漆霧的90%以上經被水簾噴柜的水簾和渦旋雙重處理所處理。噴涂室內空氣流動速度為0.4~0.6米/秒,并保證安全、無毒害，并且無渦旋氣流及二次污染；噴房采用大循環方式;

自動噴涂后的工件隨即進入流平段。流平段設置有供風裝置及排氣裝置，以保證流平室內油漆濃度不超過爆炸極限，確保安全。經流平的工件進入烘干爐后在加熱下進行固化，固化爐頂部設有數臺運風風機，其葉輪攪動爐熱空氣，使工件受熱均勻，內膽全部采用不銹鋼板，不生銹，適于經常維護清潔，并且在控制屏上設有自動顯示和記錄爐內各測點溫度的儀表，如實記錄、直觀顯示，方便觀察調控，烘烤后工件出爐進入冷卻段，經過鮮風的冷卻，保證下道工序噴涂質量，而且也裝有排氣裝置，適時排出熱氣；

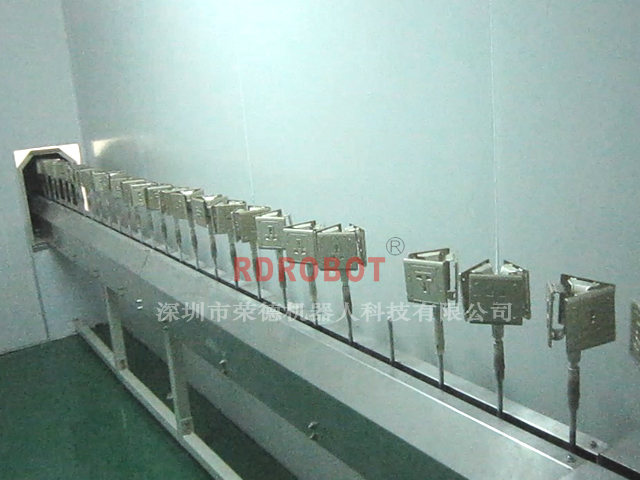

這個五金件的自動噴涂生產線方案采用的輸送設備為地鏈式輸送機，行走平穩，無落渣，不須潤滑，再輔以變頻調速及拉緊裝置，整條噴涂線物流順暢,各工位上下工件簡單,檢查容易, 自動化程度高,節約大量人工, 噴涂線運行平穩; 采用人機介面控制，各部份分點控制。
