釹鐵硼磁鋼自動噴涂生產線技術方案書

釹鐵硼磁鋼噴涂生產線設計中貫徹技術進步的原則，吸收國內外同類產品噴涂生產線先進成熟的經驗，結合現有廠房的情況，在保證質量的前提下盡量節約投資。所有設備嚴格按照國家的相關標準進行設計，確保達到使用要求，且運行可靠、操作簡單，維修方便。

磁鋼噴涂生產線設計依據
場地區域：L52150*W43350*H3000mm
工件名稱：磁鋼
工件材質：釹鐵硼

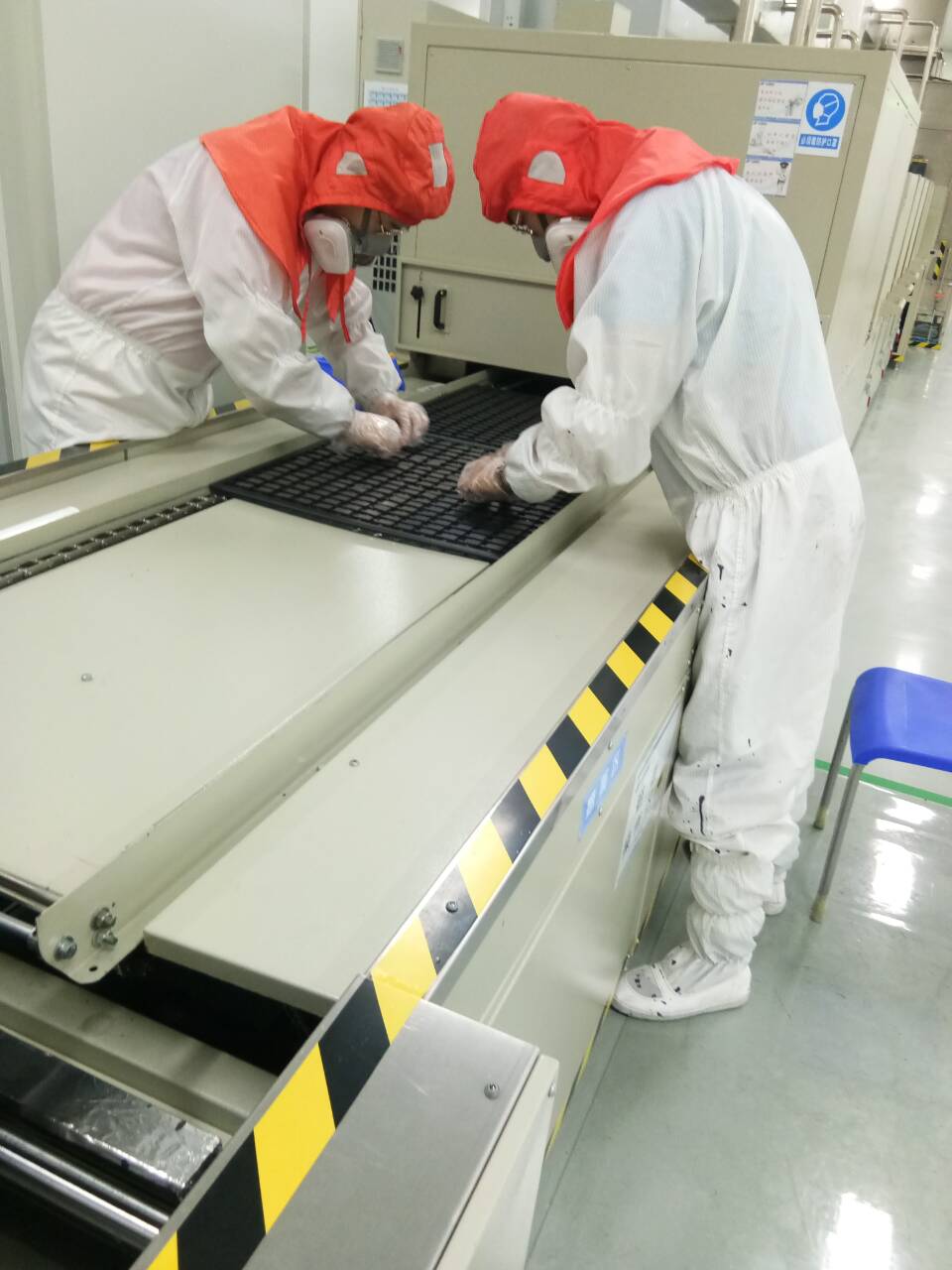

網盤尺寸：600*600mm
生產節拍：3-4min/2盤（雙面噴涂）
輸送方式：自動噴漆線采用步進式輸送，烘干線采用連續式輸送
噴漆方式：往復機械臂
漆霧處理方式：水簾水洗式，廢氣處理設備
除塵方式：送風除塵

磁鋼噴涂線設計整潔整齊美觀，標示明確統一。除塵柜兩端設計氣動門裝置，防止灰塵外溢。噴漆柜兩端設計氣動門裝置，噴房呈微負壓，防止油漆氣味外溢。噴漆房、調漆房、泵浦房安裝可燃氣體報警器。自動噴槍，為低壓高霧化噴槍。可在觸摸屏上數字化調節噴槍的油量、霧化和噴幅大小。采用固瑞克泵浦供油，油漆攪拌采用升降氣動攪拌。配置自動清洗系統，對管路、噴槍系統全面清洗。調漆房、泵浦房，更衣室室內有供排風系統。

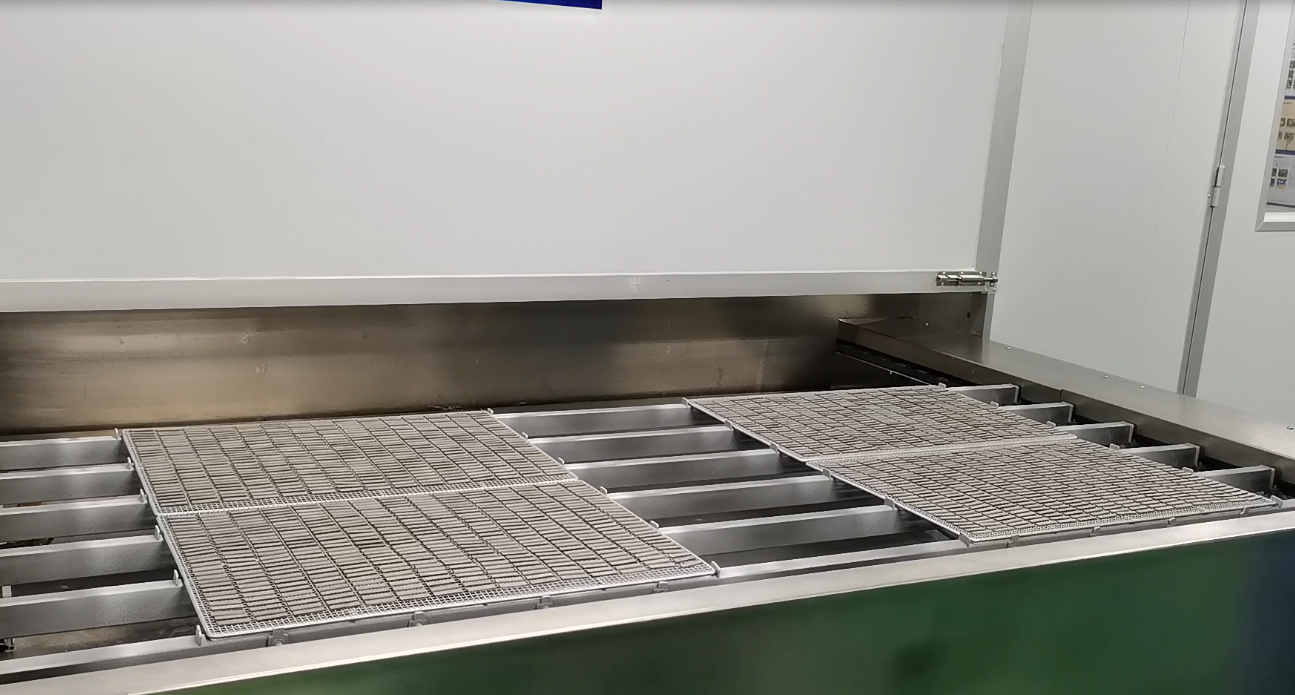

釹鐵硼磁鋼噴漆線、烘干線為可調速分段鏈條，可實現不同產品的噴涂、烘干時間相互匹配，各段鏈條之間網盤可平穩過渡。噴漆線鏈條串桿可拆卸，方便清理及保養。烘干爐的溫度控制可在觸摸屏進行設定，方便用戶操作及管理。
